Le suiveur d'arbre à cames, un composant apparemment modeste mais crucial dans un moteur, joue un rôle central dans la détermination de la fiabilité du moteur. En tant que fournisseur leader de suiveurs d'arbre à cames, nous avons pu constater par nous-mêmes à quel point la conception de ces composants peut avoir un impact significatif sur les performances et la longévité d'un moteur. Dans ce blog, nous aborderons les différents aspects de la conception des suiveurs d'arbre à cames et explorerons leurs effets profonds sur la fiabilité du moteur.
1. Fonction de base des suiveurs d'arbre à cames
Avant de discuter de l'impact sur la conception, il est essentiel de comprendre la fonction de base des suiveurs d'arbre à cames. Dans un moteur à combustion interne, l'arbre à cames tourne et ses lobes poussent contre les suiveurs d'arbre à cames. Ces suiveurs transfèrent ensuite le mouvement de l'arbre à cames vers d'autres composants du moteur, tels que les soupapes. Ce transfert de mouvement est fondamental pour l'admission correcte du mélange air-carburant et l'expulsion des gaz d'échappement, qui sont des processus clés dans le fonctionnement du moteur.
2. Sélection des matériaux dans la conception des suiveurs d'arbre à cames
L’un des facteurs de conception les plus critiques est le choix des matériaux. Différents matériaux offrent des propriétés distinctes qui peuvent améliorer ou nuire à la fiabilité du moteur.
Alliages à haute résistance
De nombreux suiveurs d'arbre à cames modernes sont fabriqués à partir d'alliages à haute résistance. Ces alliages peuvent résister à des niveaux élevés de contraintes et d'usure, courants dans les moteurs hautes performances. Par exemple, dans les moteurs de course où l'arbre à cames fonctionne à des régimes élevés et sous des charges extrêmes, les suiveurs en alliage à haute résistance sont essentiels. Ils résistent à la déformation, garantissant que le calage des soupapes reste précis dans le temps. Cette précision est cruciale pour maintenir la puissance et l’efficacité du moteur. Si les suiveurs devaient se déformer, les temps d'ouverture et de fermeture des soupapes seraient altérés, ce qui entraînerait une réduction de la puissance de sortie, une augmentation de la consommation de carburant et potentiellement des dommages au moteur.

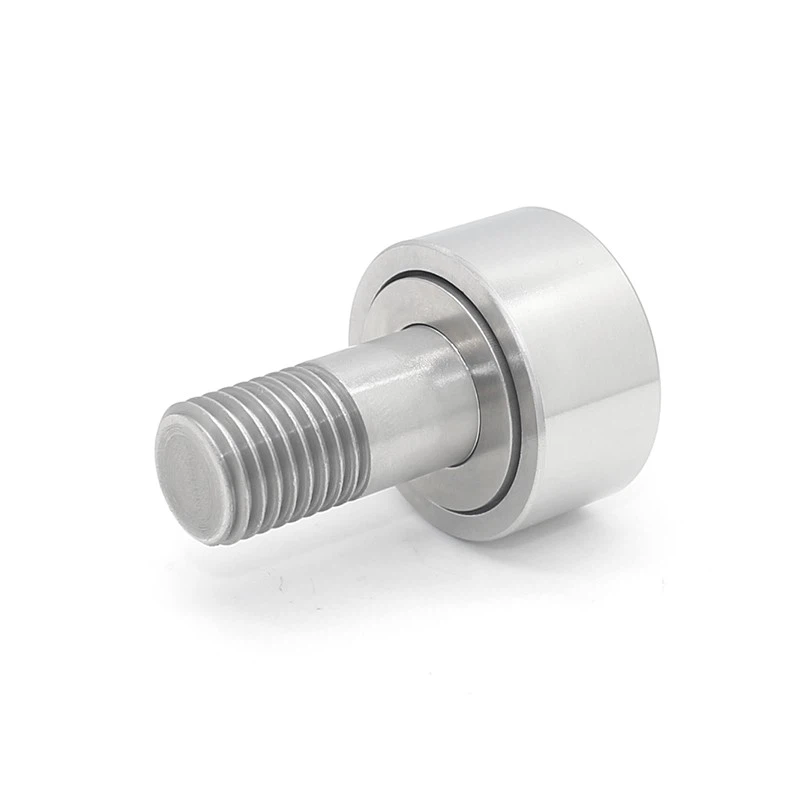

Arbre à cames en acier inoxydableetSuiveurs de came en acier inoxydable
L’acier inoxydable est un autre matériau populaire. Il offre une excellente résistance à la corrosion, ce qui est particulièrement important dans les moteurs susceptibles d'être exposés à l'humidité ou à des substances corrosives. Dans les moteurs marins, par exemple, où le moteur est constamment dans un environnement humide, les suiveurs d'arbre à cames en acier inoxydable peuvent empêcher la rouille et la corrosion de compromettre l'intégrité du composant. La corrosion peut entraîner des piqûres sur la surface du suiveur, ce qui peut provoquer une usure inégale et un fonctionnement bruyant. Au fil du temps, cela peut entraîner des pannes du système de soupapes et une fiabilité réduite du moteur.
3. Conception géométrique des suiveurs d'arbre à cames
La conception géométrique des suiveurs d'arbre à cames a également un impact profond sur la fiabilité du moteur.
Forme de la surface de contact
La forme de la surface de contact entre le lobe de l'arbre à cames et le suiveur est cruciale. Une surface de contact bien conçue peut répartir la charge uniformément, réduisant ainsi les concentrations de contraintes. Par exemple, une surface de contact convexe ou sphérique peut mieux s'adapter au mouvement de l'arbre à cames, garantissant ainsi que la force est répartie sur une plus grande surface. Cela réduit le risque de fatigue et d’usure de la surface. En revanche, une surface de contact plate ou mal formée peut entraîner des points de contraintes élevées, susceptibles de provoquer une usure prématurée et une défaillance du suiveur et du lobe de l'arbre à cames.
Dimensions des abonnés
Les dimensions globales du suiveur d'arbre à cames, telles que son diamètre et sa longueur, peuvent affecter la fiabilité du moteur. Un suiveur de plus grand diamètre peut offrir plus de stabilité et une meilleure capacité de charge. Cependant, cela ajoute également plus de poids au système de soupapes, ce qui peut augmenter l'inertie et potentiellement affecter les performances du moteur à haut régime. D'un autre côté, un suiveur de plus petit diamètre peut être plus léger mais peut ne pas être capable de supporter autant de charge. Par conséquent, un équilibre minutieux doit être trouvé pendant le processus de conception pour garantir des performances et une fiabilité optimales.
4. Conception de lubrification et de suiveur d'arbre à cames
Une lubrification adéquate est essentielle au fonctionnement fiable des suiveurs d'arbre à cames. La conception du suiveur peut faciliter ou entraver une lubrification efficace.
Rainures de lubrification
Certains suiveurs d'arbre à cames sont conçus avec des rainures de lubrification. Ces rainures aident à répartir l'huile lubrifiante uniformément sur la surface de contact entre le suiveur et le lobe de l'arbre à cames. En assurant un approvisionnement continu en huile, les rainures réduisent la friction et l'usure. Sans lubrification appropriée, le contact métal sur métal entre le suiveur et l'arbre à cames peut générer une chaleur excessive, entraînant une usure rapide et un grippage potentiel des composants.
Caractéristiques de rétention d'huile
En plus des rainures de lubrification, certains suiveurs sont conçus avec des fonctions de rétention d'huile. Ces caractéristiques peuvent contenir une petite quantité d'huile dans le suiveur, fournissant ainsi une réserve de lubrifiant en cas d'interruption temporaire de l'approvisionnement en huile. Ceci est particulièrement important dans les moteurs qui fonctionnent dans des conditions variables, telles que la circulation avec des arrêts et des départs ou une accélération à grande vitesse.
5. Impact sur la dynamique du train de soupapes
La conception des suiveurs d'arbre à cames peut affecter de manière significative la dynamique du système de soupapes, ce qui a un impact sur la fiabilité du moteur.
Précision du calage des soupapes
Comme mentionné précédemment, le suiveur d'arbre à cames transfère le mouvement de l'arbre à cames aux soupapes. Un suiveur bien conçu garantit un calage précis des soupapes. Tout écart dans le calage des soupapes peut entraîner une mauvaise combustion, une réduction de la puissance et une augmentation des émissions. Par exemple, si la soupape d'admission s'ouvre trop tôt ou se ferme trop tard, le mélange air-carburant peut ne pas être correctement comprimé, entraînant une perte de puissance. Au fil du temps, un calage incohérent des soupapes peut également endommager les soupapes et d’autres composants du moteur.
Bruit et vibrations du système de soupapes
La conception du suiveur d’arbre à cames peut également influencer le bruit et les vibrations du système de soupapes. Un suiveur avec un mouvement fluide et stable peut réduire les niveaux de bruit et de vibrations. Un bruit et des vibrations excessifs peuvent être le signe d'un mauvais fonctionnement et entraîner une usure prématurée des composants de la commande de soupapes. Par exemple, si le suiveur n'est pas correctement aligné ou a une surface rugueuse, la vanne peut vibrer, entraînant une augmentation du bruit et des dommages potentiels au siège de la vanne.
6. Fiabilité et maintenance à long terme
La conception des suiveurs d'arbre à cames a un impact direct sur la fiabilité à long terme du moteur et sur les exigences de maintenance.
Résistance à l'usure
Un suiveur d'arbre à cames bien conçu avec une résistance élevée à l'usure peut prolonger la durée de vie du moteur. Les composants qui s'usent rapidement nécessitent un remplacement plus fréquent, ce qui augmente les coûts de maintenance et les temps d'arrêt. Par exemple, dans un moteur de véhicule utilitaire, où la fiabilité est cruciale pour un fonctionnement continu, un suiveur d'arbre à cames résistant à l'usure peut réduire le besoin d'entretien fréquent et maintenir le véhicule sur la route plus longtemps.
Facilité d'installation et de remplacement
La conception du suiveur d'arbre à cames peut également affecter sa facilité d'installation et de remplacement. Un suiveur conçu pour une installation facile peut réduire le temps et la main d’œuvre nécessaires à la maintenance. Ceci est particulièrement important dans les opérations de fabrication et de réparation de moteurs à grande échelle, où l'efficacité est essentielle.
Conclusion
En conclusion, la conception des suiveurs d'arbre à cames a un impact à multiples facettes sur la fiabilité du moteur. De la sélection des matériaux à la conception géométrique, en passant par les caractéristiques de lubrification et la dynamique du système de soupapes, chaque aspect de la conception du suiveur joue un rôle crucial. En tant que fournisseur de suiveurs d'arbre à cames, nous comprenons l'importance de ces facteurs de conception et nous efforçons de fournir des produits de haute qualité qui répondent aux divers besoins de nos clients.
Si vous êtes à la recherche de suiveurs d'arbre à cames et que vous souhaitez vous assurer de la fiabilité de vos moteurs, nous vous invitons à nous contacter pour une discussion détaillée. Notre équipe d'experts est prête à vous aider à sélectionner les suiveurs d'arbre à cames adaptés à vos applications spécifiques.
Références
- Heywood, JB (1988). Fondamentaux du moteur à combustion interne. McGraw-Colline.
- Pierre, R. (2012). Introduction aux moteurs à combustion interne. Éducation Pearson.
- Taylor, CF (1985). Le moteur à combustion interne en théorie et en pratique. Presse du MIT.
